在气动控制系统中，

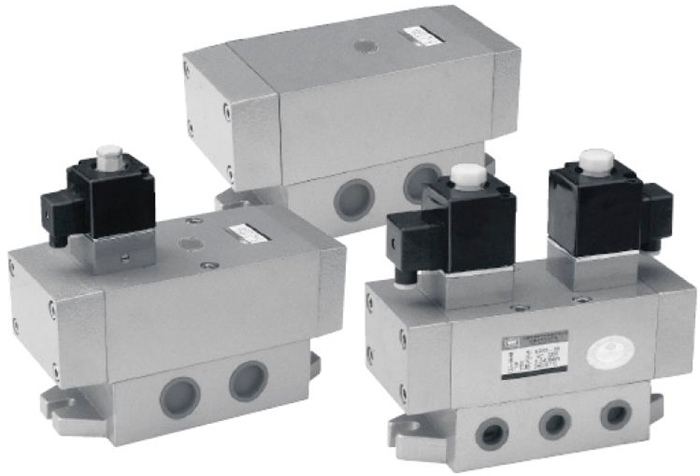

K25K2-10二位五通双气控滑阀以其独特的记忆功能，成为实现复杂逻辑控制的关键元件。这种阀通过巧妙的气控信号切换，能够"记住"上一次的控制状态，在信号消失后保持阀位不变，为自动化设备提供了可靠的气路控制方案。本文将深入解析其记忆功能原理、结构特点及典型应用。
一、记忆功能的核心原理：双气控与弹簧复位
K25K2-10的记忆功能源于其双气控结构设计。与单电控或单气控阀不同，该阀设有两个独立的气控信号口，分别控制阀芯的两个工作位置。当12口通入控制信号时，阀芯向右移动，气路切换至左位（P→A，B→S）；当14口通入信号时，阀芯向左移动，切换至右位（P→B，A→R）。关键特性在于：信号消失后，阀芯通过内部弹簧或气压保持机构锁定在当前位置，不会自动复位——这就是"记忆"功能的本质。
这种记忆保持机制通常有两种实现方式：一是采用双弹簧对中结构，但弹簧力设计为"非平衡"状态，在无信号时依靠弹簧力保持位置；二是采用气压保持结构，通过内部气路或外部气控实现位置锁定。K25K2-10系列多采用前者，结构简单可靠。记忆功能的实现，使得该阀在控制信号短暂消失时，仍能维持当前工作状态，特别适合需要"自保持"功能的场合。
二、结构特点与工作状态分析
K25K2-10为二位五通阀，即阀芯有两个工作位置，五个气口（P为气源口，A、B为工作口，R、S为排气口）。双气控设计意味着阀芯的切换全部依赖外部气控信号，无电控元件，本质安全，适用于防爆、潮湿等特殊环境。
工作过程详解：
初始状态：12、14口均无信号，阀芯保持在某一位置。
12口通信号：气压推动阀芯右移，P→A导通，B→S排气，执行元件向一个方向动作。
12口信号消失：阀芯在弹簧力作用下保持右位，执行元件保持当前位置。
14口通信号：阀芯左移，P→B导通，A→R排气，执行元件反向动作。
14口信号消失：阀芯保持左位。
这种"信号触发切换，无信号保持"的特性，使得K25K2-10能够实现类似双稳态继电器的功能，在气动逻辑控制中极为实用。
三、记忆功能的典型应用场景
1.手动/自动切换控制：在设备调试或紧急情况下，通过手动按钮给12或14口信号，可手动控制执行元件动作，松开按钮后阀位保持，设备保持当前状态。这种应用在生产线调试、故障处理时非常方便。
2.互锁安全控制：利用记忆功能实现"先动作后保持"的逻辑。例如，在安全门控制中，门关闭信号使气缸伸出锁门，信号消失后阀保持，门保持锁闭状态；只有开门信号才能解锁。这种互锁逻辑提高了安全性。
3.单按钮控制：配合其他气动元件，可用一个按钮实现"按一次动作、再按一次复位"的循环控制。例如，按一次按钮，气缸伸出并保持；再按一次，气缸缩回。这种应用简化了操作界面。
4.信号保持回路：在复杂气动控制系统中，K25K2-10可作为信号保持元件，将短暂的脉冲信号转换为持续的控制信号，驱动后续执行元件。这种"信号记忆"功能是纯气动逻辑控制的基础。
四、使用注意事项
1.气源处理：双气控阀对气源清洁度要求较高，建议在气源入口加装过滤器、减压阀、油雾器，防止杂质卡滞阀芯。控制信号气源压力通常为0.15-0.7MPa，需与主气源匹配。
2.信号接口匹配：12、14口为控制信号口，通常为G1/8或G1/4接口，连接时需注意密封，防止漏气。信号管路不宜过长，否则响应延迟。
3.安装方向：建议水平安装，避免阀芯受重力影响。若垂直安装，需确认阀体允许方向。
4.维护要点：定期检查阀芯动作是否灵活，弹簧是否疲劳，密封件是否老化。若出现卡滞或漏气，应及时清洗或更换。
五、与单电控阀的对比优势
相比单电控电磁阀，K25K2-10二位五通双气控滑阀的优势在于：本质安全、断电/断气保持、响应速度快、抗干扰能力强。但缺点是需要额外的气控信号源，系统相对复杂。
结语
K25K2-10二位五通双气控滑阀的记忆功能，本质上是利用双气控信号和弹簧保持机构实现的"双稳态"特性。这种设计虽然简单，但在气动控制系统中实现了可靠的信号保持和状态记忆，是自动化设备中至关重要的基础元件。理解其工作原理，掌握其应用技巧，能够为气动系统设计、维护和故障诊断提供有力支持。在实际应用中，需根据具体工况选择合适的控制方式，充分发挥其记忆功能的优势。
